DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM



Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas.

Didalam DFD terdapat 3 level, yaitu :
1. Diagram Konteks : menggambarkan satu lingkaran besar yang dapat mewakili seluruh proses yang terdapat di dalam suatu sistem. Merupakan tingkatan tertinggi dalam DFD dan biasanya diberi nomor 0 (nol). Semua entitas eksternal yang ditunjukkan pada diagram konteks berikut aliran-aliran data utama menuju dan dari sistem. Diagram ini sama sekali tidak memuat penyimpanan data dan tampak sederhana untuk diciptakan.
2. Diagram Nol (diagram level-1) : merupakan satu lingkaran besar  yang mewakili lingkaran-lingkaran kecil yang ada di dalamnya. Merupakan pemecahan dari diagram Konteks ke diagram Nol. di dalam diagram ini memuat penyimpanan data.
3. Diagram Rinci (Level 2): merupakan diagram yang menguraikan proses apa yang ada dalam diagram Nol.

Fungsi dari Data Flow Diagram adalah :
  • Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.
  • DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
  • DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

DFD Rental Kaset

Untuk membuat DFD(Data Flow Diagram) kali ini dengan mengunakan software Easy Case, jika belum punya Easy Case bisa download pada Link Dibawah

Download Easy Case Professional 4.2


 Level Kontext
 DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM
 Level 1
 DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM
  Level 2 Proses 1
DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM
   Level 2 Proses 3
DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM

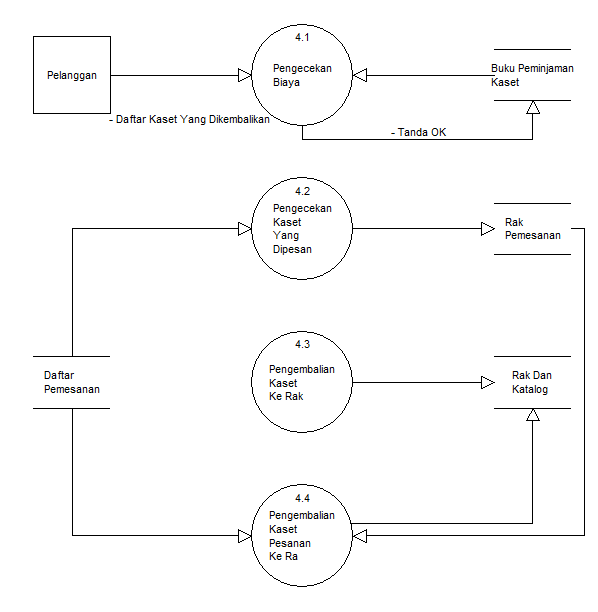

   Level 2 Proses 4
DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM
   Level 2 Proses 5
DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM

Keterangan :




Pada sebuah rental video, yang hanya menyewakan kaset video kepada pelanggannya. Untuk bisa menyewa kaset pada rental ini harus sudah menjadi pelanggan sebelumnya dan jika belum menjadi pelanggan bisa untuk mendaftar terlebih dahulu. Pelanggan dapat dengan mudah memilih kaset video yang ingin dipinjam pada rak atau katalog yang berbentuk elektronik. Dan apabila kaset yang ingin dipinjam sudah dipinjam oleh orang lain, pelanggan dapat memesan kaset yang dimaksud, Jika kaset sudah dikembalikan oleh peminjam sebelumnya, petugas akan memberitahukan kepada yang ingi meminjam tadi.

Setiap kaset mampunyai informasi data masing-masing seperti Kode_kaset, Jenis_kaset, Jenis_film. Ada juga data mengenai data pelanggan untuk memasukkan informasi tentang pelanggan seperti ID_pelanggan, nama, alamat, no_telepon dsb.

Untuk pelanggan yang meminjam kaset akan dicatak dalam peminjaman kaset, data yang ada pada peminjaman kaset antara lain : Kode_pinjam,ID_pelanggan, tgl_pinjam,ID_kaset yang dipinjam, judul kaset, uang muka, sisa dan keterangan yang berisi informasi buku “Masih Dipinjam” atau “sudah dikembalikan” . Dan ketika keset dikembalikan pada keteranga akan diubah yang tadinya “Masih dipinjam” menjadi “Dikembalikan”.

Kaset yang dikembalikan tidak langsung disimpan kedalam rak, akan tetapi dicek dulu kedaftar pemesanan. Apabila kaset tersebut tercantum didalam daftar pemesanan, maka kaset tersebut disimpan dirak khusus untuk diambil oleh pemesan bahwa kaset yang diingkan sudah tersedia. Pemesanan meminjam kaset pesanan ini samadengan prosedur peminjaman yang sama dengan kaset biasa.

Kerelasian Antar Tabel :

DESAIN MODEL PROSES DALAM BENTUK DATA FLOW DIAGRAM
